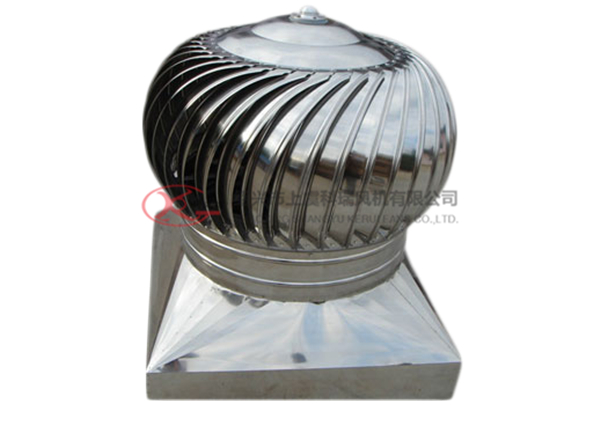

DWT-IV型(無電機渦輪式)
1、特點
①環保:無須電力，連續運轉高效節能，無噪音、無火花、無爆炸性。
②防風雨特性:圓弧形葉片，每一葉片與葉片之間有空隙，旋轉時葉片互相補位把這些空隙填補，大量雨水延著圓的節線拋出，小量雨水也延著葉片流落屋頂，不會流入滿輪里，同時旋轉的渦輪使空氣由葉片間隙流出，阻擋雨水進入。
③運轉裝置:采用高技術水準的滾珠軸承，這種軸承是完全封閉，而且自我潤滑，使它能在低于3.2KW時速的微風下轉動。
④防塵:渦輪排風機是24小時不停轉，灰塵不易附著,即使需清洗也很方便。
⑤維修費:旋轉式排風排氣機不需維修,也不需要更換零件，提供優良品質，因此選擇無電機渦輪風機是投資者的保障。
⑥重量輕盈:渦輪排氣機安裝于屋頂上連底座-并算總重量約15KG/座，相當輕盈，在設計鋼結構荷重時，可以不需考慮。
⑦采光葉片與葉片之間有空原光線會由此進入室內，可增加照明度5 -10%,定程度上節省電費。
⑧壽命: 一般使用壽命在1 5年以上。
⑨適用范圍廣:只需風速0.2m/s的微風，室內外溫差0.5C以上即能不間斷旋轉，不僅適用平屋頂，而且可在不超過31.5C的斜屋頂上，將渦輪軸線調整為垂直狀態。
2、應用
①產生空氣對流、排散熱氣。
②減低室內溫度、增加室內新鮮空氣。
③減低空調負荷、增加制冷效果。
④抽出屋頂濕氣、霉氣、蒸氣、保持樓頂干爽。
⑤代替重型電排風機，減低采購成本，節省電費，減少噪音。
⑥適用于工廠、倉庫、大廈天臺、別墅、天井、花房、禽畜養殖、礦山坑道及一切房頂?shù)耐狻Q氣、散氣場所。

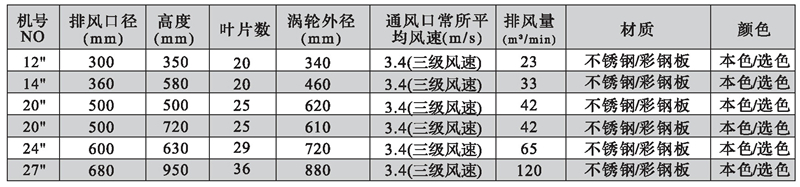

3、性能參數
注: 1、一般常年平均風速為3.4m/s (三級風) ,室內外溫差5C，如室內外溫差>5C，可適當增加安裝數量。
2,建筑物高度在6米以下使用時效果較佳。

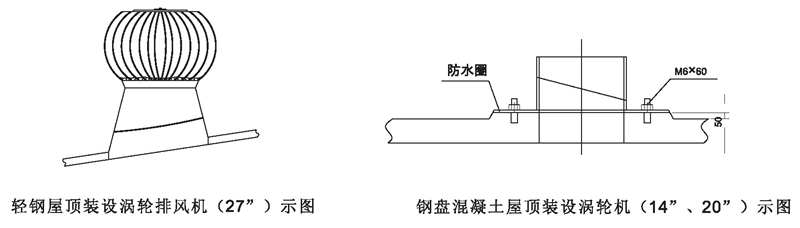

DWT-IV型(無電機)屋頂渦輪排風機屋面安裝示圖說明
為使渦輪機達到高的效率，安裝的位置必須在屋頂?shù)母咛帲苊庋b設在護墻之后或可能被附近的高樓、樹木擋住風勢的地方。
渦輪排風機安裝指南:
1、排氣機的理想位置盡量靠近屋脊線，安裝時家板上傾邊緣嵌入屋脊金屬蓋板下的縫隊里。
2、以底板內孔為樣板畫出洞口輪廓線，用切割機完成切割面板洞口。
3、嵌入底板，將底板用自攻釘(至少10顆)固定在屋面板上。將底板下傾邊緣端切割成與屋面板相同斷面波形折蓋空隙。
4、裝上底座，用水平尺測量其底座上端部成水平再用自攻釘將底座及底板固定。
5、排氣機套入底座端部以白攻釘固定排氣機。
6、用玻璃膠將自攻釘及接合縫填補即完成安裝。
注意:
1、每個排氣機的中心間距不小于3M。
2、避免排氣機安裝于有亂流處，以及和垂直墻相鄰的低屋面外，炎熱區域需加裝其他排氣機以滿足特殊要求。
注: 14"內徑為φ300,外徑為φ460; 20內徑為φ500，外徑為φ620; 27"內徑為φ600/φ680,
外徑為φ840/φ880。

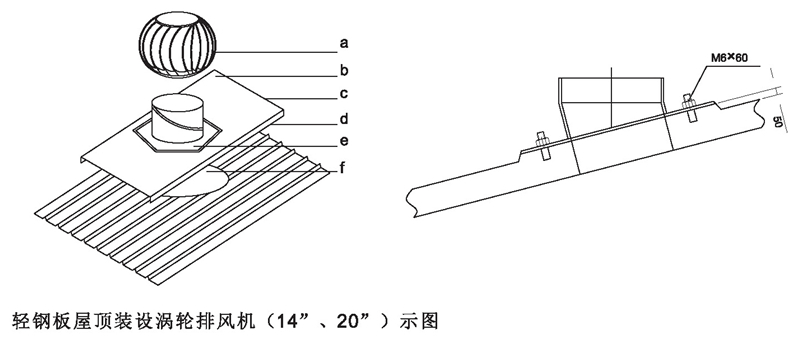

a.渦輪排風機
b.鋼板上緣必須插入脊業的蓋板內
c.平面鋼板成型后必須大于安裝孔的面積
d.鋼板兩側向下折成直角，必須掩蓋量面板的波峰
e.調整座
f.安裝孔

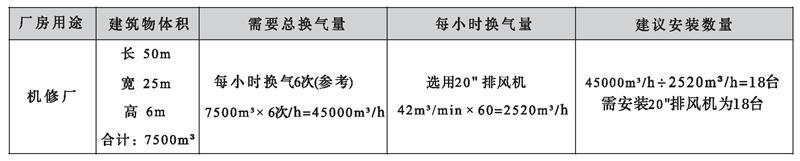

換氣計算示例
